GHF-1防火呼吸阀

GHF-1防火呼吸阀

一、GHF-1防火呼吸阀概述:
防火呼吸阀是装于油罐顶部,起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。
二、GHF-1防火呼吸阀操作压力:

正压:+180mm水柱 负压:-30mm水柱
三、GHF-1防火呼吸阀安装方法:

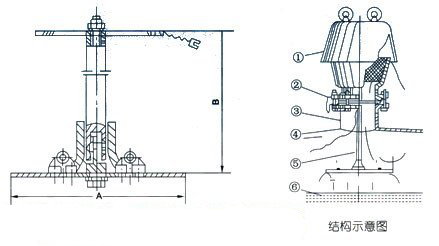

将油罐顶呼吸阀①(如图示,下同)取下,然后将挡板②折叠从接合管③送入罐④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方,以 减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.
四、GHF-1
防火呼吸阀连接尺寸:


规格(DN)

图号

重量(㎏/台)

安装尺寸(毫米)

A

B

80

Fcl-80-00

≈2

Φ198

n+常数

100

Fcl-100-00

≈3

Φ228

n+常数

150

Fcl-150-00

≈5

Φ318

n+常数

200

Fcl-200-00

≈8

Φ438

n+常数

250

Fcl-250-00

≈11

Φ546

n+常数
